Ingeniería naval aplicada: fases de desarrollo de maquinaria marítima especializada

El desarrollo de ingeniería naval aplicada no empieza en el taller ni en la oficina técnica, sino que comienza mucho antes, en el momento en que un armado, astillero o un responsable de proyectos define, con mayor o menor precisión, qué problema necesita resolver a bordo.

Desde ese instante hasta que el equipo entra en servicio, transcurren semanas o meses de trabajo estructurado que determinan si el producto final funcionará con fiabilidad durante décadas o generará problemas desde la primera maniobra.

En este artículo describimos las fases principales del proceso de desarrollo de maquinaria marítima especializada: desde la recogida de requisitos técnicos hasta el soporte postventa.

El objetivo es proporcionar un marco de referencia útil para ingenieros navales, responsables de compras en astilleros y gerentes de proyectos que trabajan con proveedores de equipos a medida, y que necesitan entender qué se hace en cada etapa y qué decisiones críticas se toman en cada una.

Qué se entiende por ingeniería naval aplicada

La ingeniería naval aplicada engloba el conjunto de procesos técnicos destinados al diseño, desarrollo, fabricación e integración de sistemas y equipos para embarcaciones y estructuras marinas.

A diferencia de la ingeniería puramente conceptual, el enfoque aplicado se orienta directamente a resolver necesidades operativas concretas:

Sistemas capaces de soportar cargas reales de trabajo.
Integración con estructuras existentes.
Cumplimiento normativo.
Mantenimiento simplificado.
Reducción de fallos operativos.
Optimización del ciclo de vida del equipo.

En maquinaria marítima especializada, este enfoque resulta imprescindible porque los equipos trabajan en entornos especialmente agresivos:

Corrosión marina.
Vibraciones constantes.
Cargas dinámicas variables.
Exposición a salinidad.
Fatiga estructural.
Impactos operativos continuos.

Por este motivo, el diseño naval moderno prioriza la robustez, la fiabilidad y la mantenibilidad por encima de soluciones excesivamente complejas.

Fase 1: recogida de requisitos y definición del alcance técnico

Toda pieza de maquinaria marítima especializada nace de una necesidad concreta. La primera fase del proceso consiste en traducir esa necesidad en un documento técnico preciso: la especialización de requisitos.

Este documento recoge, como mínimo:

Función principal del equipo y condiciones operativas nominales
Condiciones extremas de operación que el equipo debe soportar sin degradación funcional
Restricciones dimensionales y de peso impuestas por el espacio disponible a bordo
Normativa aplicable: sociedad de clasificación, código de seguridad IMO, reglamentos específicos por tipo de equipo
Interfaz con otros sistemas del buque: hidráulica, eléctrica, estructural, de control
Requisitos de mantenimiento y accesibilidad durante la operación
Vida útil esperada y criterios de desgaste admisible

Esta fase resulta ser crítica, aunque muchas veces se subestima. Una especificación incompleta o ambigua es la principal causa de desviaciones en coste y plazo durante las fases posteriores.

Aunque, en proyectos bien gestionados, el proveedor de ingeniería participa activamente en la elaboración de la especificación, aportando criterios técnicos que el cliente no siempre puede definir con suficiente precisión en solitario.

Fase 2: ingeniería conceptual y selección de solución

Con los requisitos definidos, el equipo de ingeniería desarrolla una o varias soluciones conceptuales. En esta fase no se trabaja aún con geometría de detalle, sino con esquemas funcionales, arquitecturas de sistema y cálculos de primer orden.

Los entregables típicos de esta fase incluyen:

Esquemas de principio del sistema
Estimación de potencias, dimensiones y pesos
Análisis de alternativas y justificación de la solución seleccionada
Identificación de los riesgos técnicos principales
Revisión de cumplimiento con la normativa aplicable en fase conceptual

Un error frecuente en proyectos con plazos ajustados es omitir o comprimir esta fase, y las consecuencias de esto suelen manifestarse más tarde, en forma de redesigns en fases avanzadas de fabricación, con un coste de corrección muy superior al que habría tenido resolver el problema en fase conceptual.

Fase 3: ingeniería de detalle

La ingeniería de detalle es el núcleo técnico del proceso de desarrollo. En esta fase se produce toda la documentación necesaria para fabricar el equipo: planos de conjunto y de despiece, especificaciones de materiales, tolerancias dimensionales, tratamientos superficiales, procedimientos de soldadura y requisitos de ensayo.

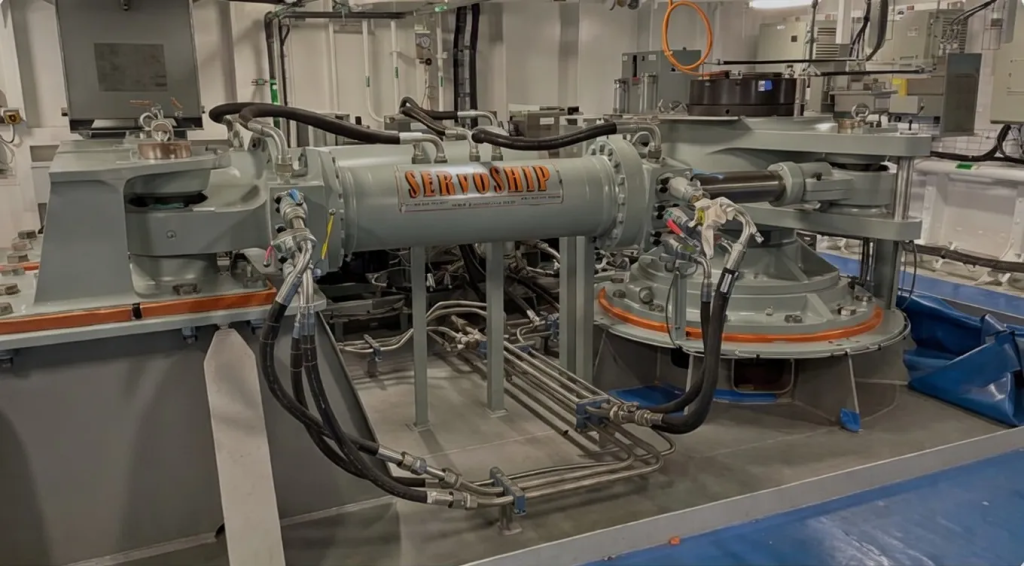

Para equipos con componentes sometidos a cargas significativas, como mástiles de pescante, bastidores o carcasas de servomotores hidráulicos, la ingeniería de detalle incluye cálculos estructurales por elementos que verifican las tensiones en condición nominal y en condición extrema, incluyendo los coeficientes de seguridad exigidos por la normativa.

Fase 4: fabricación y control de calidad

Una vez aprobada la documentación técnica, comienza la fabricación. En esta fase, la calidad del proceso es tan importante como la del diseño.

La trazabilidad de materiales, la calificación de los soldadores y los procedimientos de soldadura, los controles dimensionales intermedios y los ensayos no destructivos son requisitos habituales para equipos clasificados.

La documentación de calidad que acompaña al equipo fabricado, certificados de materiales, registros de soldadura, informes, hojas de control dimensional, forma parte técnico del proyecto y es exigida tanto por las sociedades de clasificación como por los propios astilleros en sus procesos de homologación de proveedores.

Fase 5: pruebas en fábrica

Las pruebas de aceptación en fábrica son el momento en que el equipo demuestra, de forma verificada y documentada, que cumple con los requisitos funcionales de la especificación.

Un procedimiento de FAT bien diseñado cubre, como mínimo:

Verificación dimensional y de acabados superficiales
Prueba hidrostática de circuitos a presión
Prueba funcional a carga nominal: ciclos de operación, velocidades, fuerzas, presiones
Prueba de limitadores de carga y dispositivos de seguridad
Verificación de funcionamiento eléctrico y de control
Prueba de fugas en juntas y conexiones

Fase 6: instalación, puesta en marcha y pruebas a bordo

La instalación a bordo es la fase donde el equipo abandona el entorno controlado de la fábrica y se integra en el buque real. Es también donde aparecen con más frecuencia las desviaciones no previstas: interferencias con estructuras, incompatibilidades de interfaz con sistemas de a bordo, ajustes en tuberías y cableado.

La asistencia técnica del fabricante durante la instalación no es un lujo: es una garantía de que el equipo se instala conforme a las instrucciones de montaje y que las modificaciones de última hora, inevitables en todo proyecto, se aprueban técnicamente antes de ejecutarse.

Errores frecuentes en el desarrollo de maquinaria naval

La experiencia en proyectos navales demuestra que muchos problemas técnicos y sobrecostes se originan durante las fases de diseño, aprobación e integración. Entre los errores más habituales destacan comenzar la fabricación con planos aún no aprobados definitivamente, subestimar los tiempos de validación de las sociedades de clasificación y desarrollar especificaciones técnicas sin la participación activa del fabricante.

También es frecuente diseñar equipos sin considerar el manteniendo, generando, de esta manera, dificultades de acceso, mayores costes operativos y menor fiabilidad a largo plazo. Otro error habitual consiste en confundir la aprobación documental de planos con la certificación final del equipo, ya que esta última requiere además inspecciones de fabricación y pruebas supervisadas por la sociedad de clasificación.

El desarrollo de maquinaria marítima especializada exige mucho más que un diseño técnicamente correcto. La fiabilidad del equipo final depende de la capacidad de coordinar adecuadamente todas las fases del proyecto: definición, ingeniería, validación normativa, fabricación, integración y pruebas operativas.

En proyectos navales complejos, acelerar procesos, eliminar revisiones técnicas o trabajar con documentación incompleta suele traducirse en retrasos y mayores costes durante la instalación o explotación del equipo. Por ello, para astilleros, armadores e ingenierías, contar con proveedores capaces de gestionar el proceso completo de desarrollo se convierte en un factor estratégico.

En Servoship trabajamos desde hace más de 50 años en el diseño y fabricación de maquinaria marítima especializada para proyectos navales e hidroeléctricos, desarrollando soluciones a medida adaptadas a las condiciones reales de operación de cada instalación.

Nuestra experiencia acumulada nos permite integrar ingeniería, fabricación y soporte técnico bajo un enfoque orientado a la fiabilidad, la robustez y el cumplimiento normativo, perfecto si te interesa la ingeniería naval aplicada.
